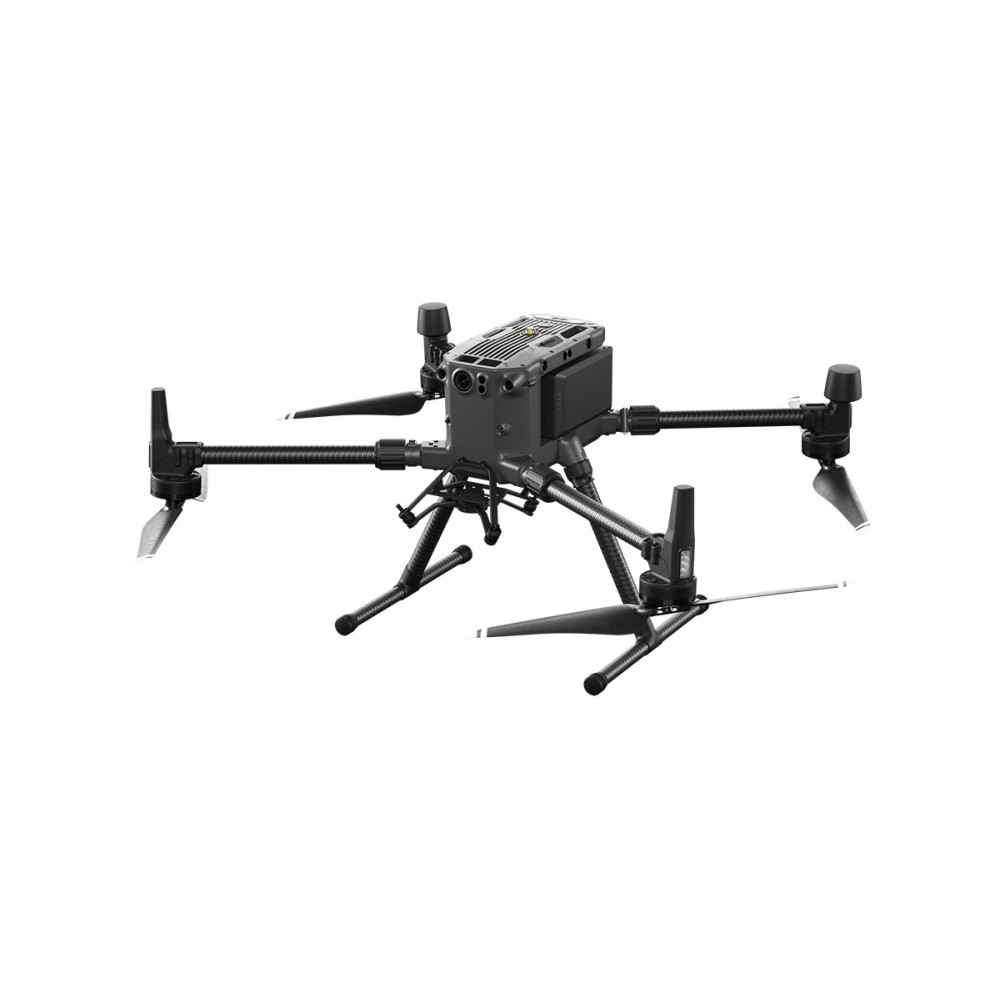

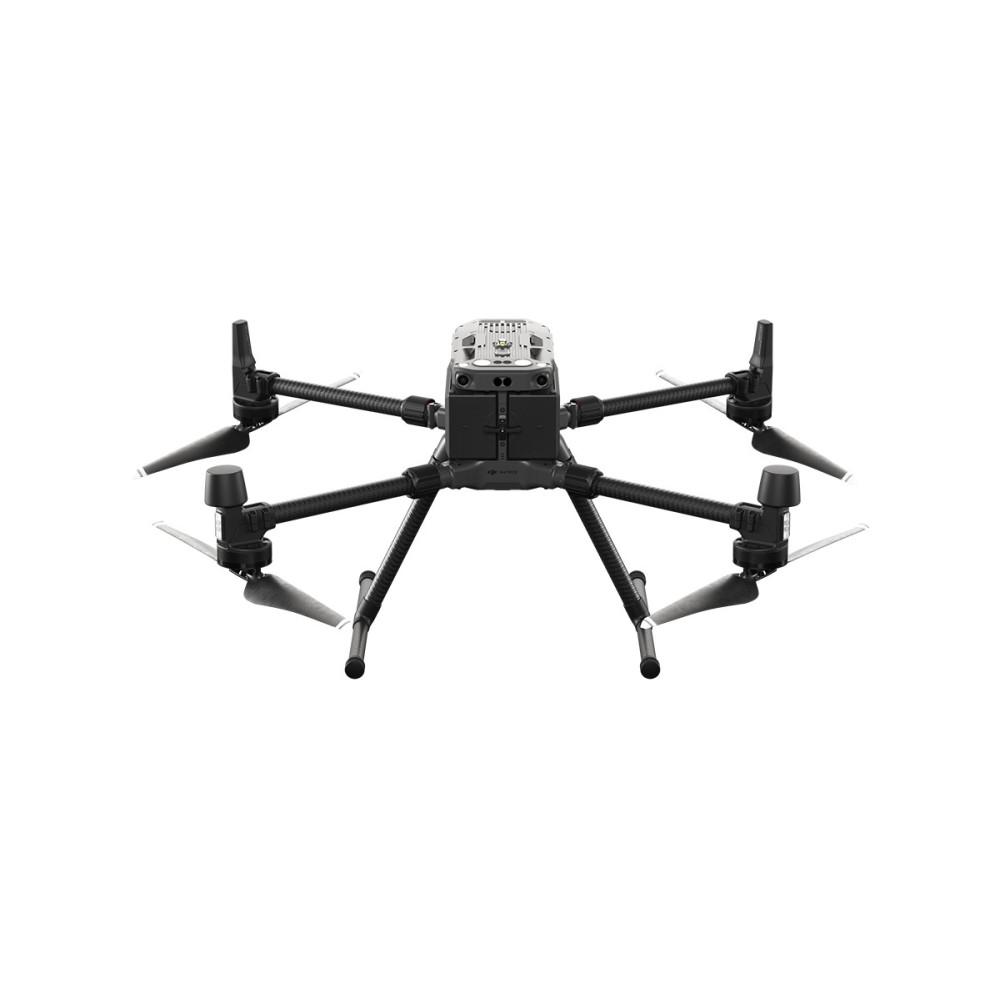

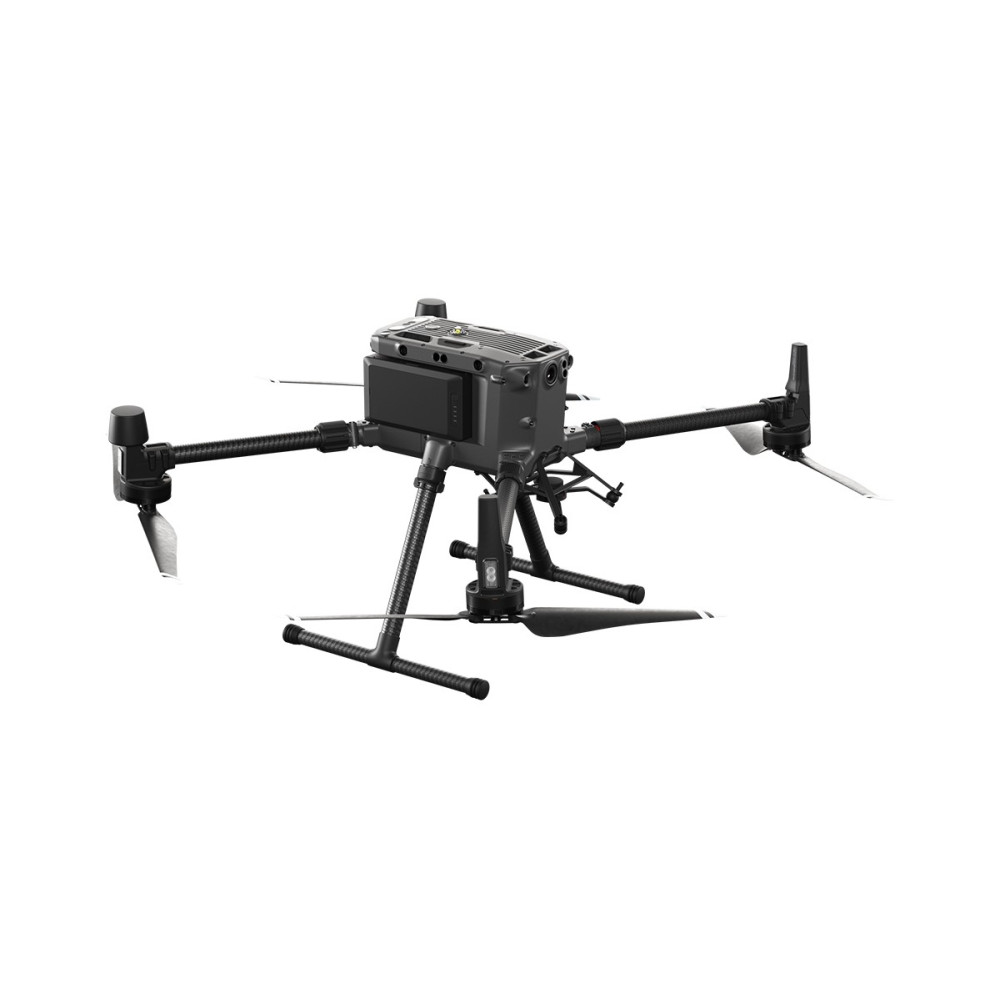

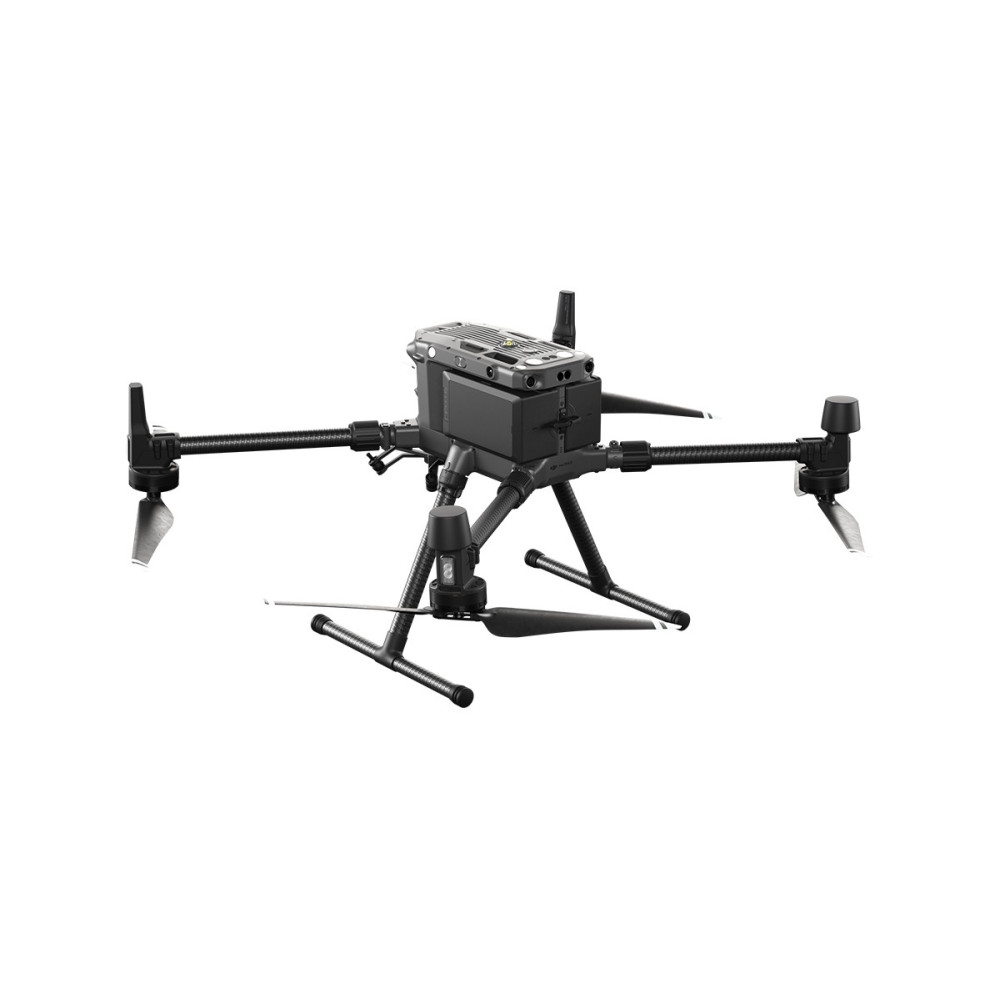

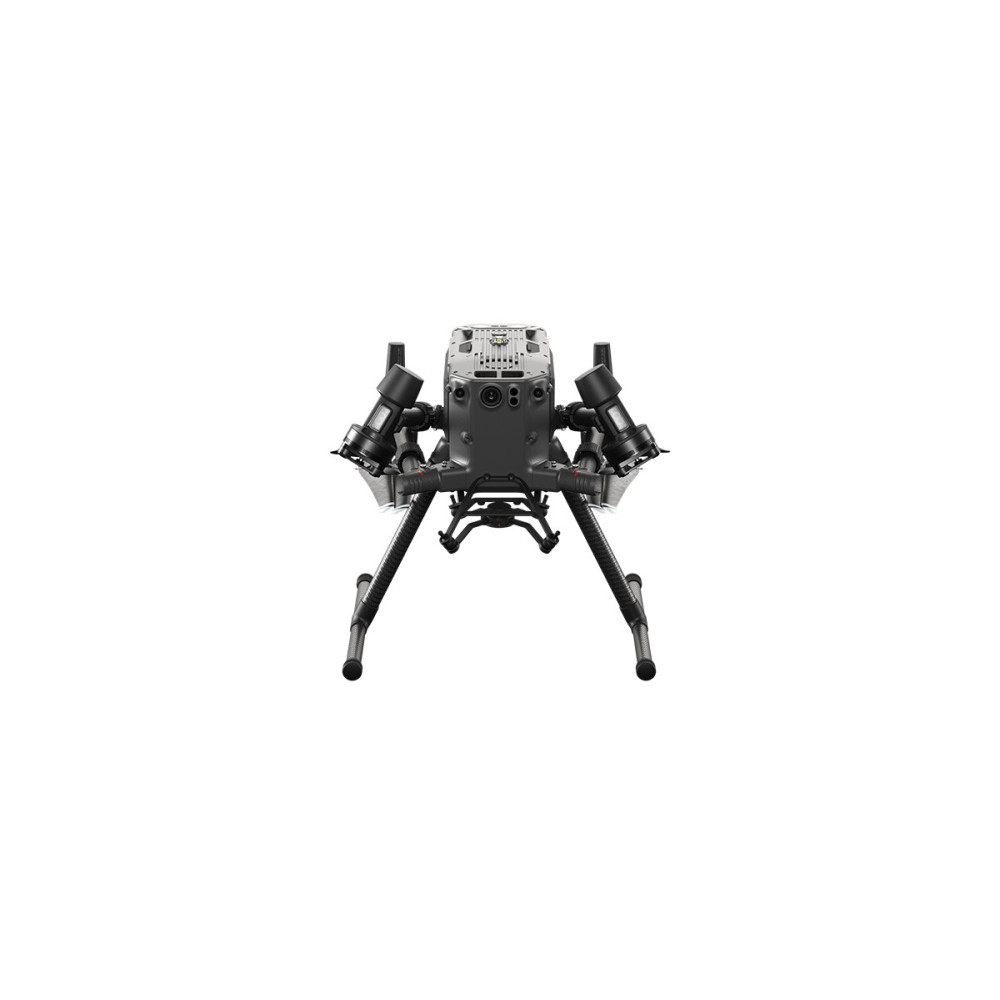

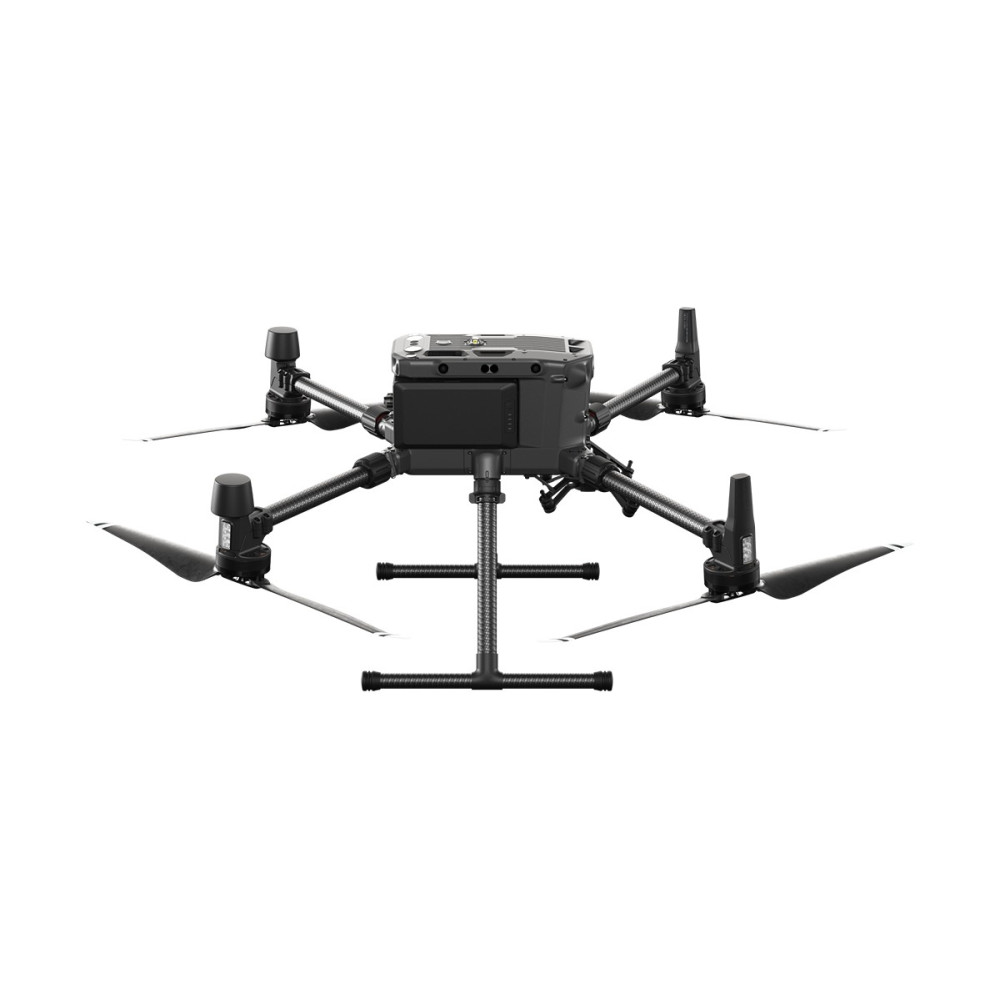

Matrice 300 RTK je nejnovější platforma dronů DJI určených pro průmyslové využití, která se inspiruje moderními leteckými systémy a avionikou. M300 RTK nabízí až 55 minut letového času, pokročilé možnosti umělé inteligence a šestisměrové antikolizní a polohovací senzory, což je zcela nový standard v kombinování inteligence, vysokého výkonu a bezkonkurenční spolehlivosti.
Zcela nový systém OcuSync Enterprise umožňuje dosah ovládání a přenosu obrazu až do vzdálenosti 15 km a podporuje přenos až tří kanálů 1080p videa. Automatické přepínání mezi pásmy 2,4 GHz a 5,8 GHz v reálném čase umožňuje spolehlivější let v prostředí s vysokou mírou rušení, zatímco šifrování AES-256 nabízí bezpečný přenos dat.
Propracovaný design draku a pohonného systému vám poskytne efektivnější a stabilnější let, a to i v drsných podmínkách.
M300 RTK můžete nakonfigurovat pro různé typy letových misí. Lze připevnit až tři různé kamery/senzory s maximální hmotností 2,7 kg. Lze volit mezi dvěma spodními a jednou horní montáží užitečného zatížení. Rozhraní SkyPort umožňuje i připojení senzorů výrobců třetích stran.
Můžete zaznamenat všechny detaily letové mise jako je pohyb dronu, orientace gimbalu, snímkování nebo úroveň zoomu k vytvoření a uložení vzorových misí pro pozdější automatizované inspekční lety.
Můžete zautomatizovat opakující se inspekční lety a tím pokaždé získat konzistentní a srovnatelné výsledky. Integrovaná umělá inteligence rozpozná předmět zájmu, identifikuje jej v následujících automatizovaných letových misích a zajistí správné rámování obrazu a kompozici obrazu.
Můžete vytvořit až 65 535 waypointů a pro každý z nich nastavit několik akcí pro každé z připojených zařízení na palubě. Plánování trajektorie letu je optimalizováno tak, aby se maximalizovala flexibilita a efektivita vašich letových misí.
Rychlé klepnutí označí objekt v náhledu a pokročilé algoritmy fúze senzorů okamžitě dodají jeho souřadnice.
Pomocí funkce automatického zoomu algoritmus identifikuje a sleduje pohybující se objekty, jako jsou lidé, vozidla a lodě. Neustále jsou také zobrazovány přesné souřadnice těchto pohybujících se objektů.
Pokud jsou povoleny funkce PinPoint nebo Smart Track, lze polohu sledovaného objektu promítat na OSD ostatních palubních kamer, na jiný dálkový ovladač, nebo ji sdílet prostřednictvím online platforem jako je DJI FlightHub.
M300 RTK využívá nový primární letový displej (PFD), který integruje informace o letu, navigaci a překážkách, aby pilotovi poskytl výjimečné povědomí o letové situaci. Přehledně je zobrazena poloha letadla, nadmořská výška a rychlost letu, stejně jako rychlost a směr větru. Pilot může na navigačním displeji sledovat aktuální stav letu včetně traťového kurzu, trajektorie, informace o PinPointu a projekci HomePoint na mapovém podkladu. K plné informovanosti pilota přispívá také zobrazení všech blízkých překážek.
Oba operátoři nyní mohou jedním klepnutím získat kontrolu nad pilotáží dronu nebo ovládat užitečné zatížení. To vytváří nové možnosti strategie letových misí a vyšší flexibilitu během letových operací.
Pro zvýšení bezpečnosti letu a stability letadla se na všech šesti stranách letadla nacházejí senzory dvojitého vidění a infračerveného ToF systému, které nabízejí maximální dosah detekce až 40 m, s možností přizpůsobit chování snímání letadla pomocí aplikace DJI Pilot. I ve složitých provozních prostředích pomáhá tento 6směrový systém snímání a určování polohy udržovat bezpečnost letu.
Nový integrovaný systém správy zobrazuje aktuální technický stav všech systémů, protokoly upozornění a průvodce předběžným řešením problémů. V systému jsou také letové logy letadla, celkový nálet dronu během celého jeho životního cyklu a tipy na péči a údržbu letadla.
Integrované pokročilé zdvojené systémy M300 RTK pomáhají udržovat bezpečnost náročných letových misí i v neočekávaných situacích.
Letadlo
Rozměry
Rozložená ramena, bez vrtulí, 810×670×430 mm (L×W×H)
Složená ramena, včetně vrtulí, 430×420×430 mm (L×W×H)
Úhlopříčný rozměr: 895 mm
Hmotnost (s jedním gimbalem na spodním závěsu)
Cca. 3.6 kg (bez baterií)
Cca 6.3 kg (se dvěma bateriemi TB60)
Maximální hmotnost užitečného zatížení: 2.7 kg
Maximální vzletové hmotnost: 9 kg
Frekvenční pásma dálkového ovládání
2.4000-2.4835 GHz: 29.5 dBm (FCC); 18.5dBm (CE); 18.5 dBm (SRRC); 18.5dBm (MIC)
5.725-5.850 GHz: 28.5 dBm (FCC); 12.5dBm (CE); 28.5 dBm (SRRC)
Přesnost visu (P-mode s GPS)
Vertikální přesnost:
±0.1 m (Vision System zapnutý)
±0.5 m (GPS zapnutá)
±0.1 m (RTK zapnutá)
Horizontální přesnost:
±0.3 m (Vision System zapnutý)
±1.5 m (GPS zapnutá)
±0.1 m (RTK zapnutá)
Polohová přesnost RTK
Při zapnuté a zafixované RTK:
1 cm+1 ppm (horizontálně)
1.5 cm + 1 ppm (vertikálně)
Maximální úhlové rychlosti
Klonění: 300°/s, rotace kolem svislé osy: 100°/s
Maximální úhel náklonu
30° (P-mode, při zapnutém předním senzoru Vision System: 25°)
Maximální stoupavost: S mode: 6 m/s, P mode：5 m/s
Maximální rychlost sestupu (čistě vertikální klesání): S mode: 5 m/s, P mode：4 m/s
Maximální rychlost sestupu (s dopředným letem): S Mode: 7 m/s
Maximální rychlost IAS: S mode: 23 m/s, P mode：17 m/s
Dostup
5000 m AMSL (s vrtulemi 2110, TOM ≤ 7 kg) / 7000 m (s vrtulemi 2195, TOM ≤ 7 kg)
Odolnost proti větru: 15 m/s
Maximální doba letu: 55 min
Podporované kamery DJI
Zenmuse XT2/XT S/Z30/H20/H20T
Podporované konfigurace užitečného zatížení
Jeden gimbal na spodním závěsu, dva gimbaly na spodním závěsu, jeden gimbal na horním závěsu, jeden gimbal na spodním a jeden na horním závěsu, dva gimbaly na spodním a jeden na horním závěsu
Supeň krytí IP: IP45
GNSS: GPS+GLONASS+BeiDou+Galileo
Rozsah provozních teplot: -20 °C až 50 °C (-4 °F až 122 °F)
Dálkový ovladač
Provozní frekvenční pásma
2.4000-2.4835 GHz
5.725-5.850 GHz
Maximální dosah ovladače (VLOS, bez rušení)
NCC/FCC: 15 km
CE/MIC: 8 km
SRRC: 8 km
2.4000-2.4835 GHz: 29.5 dBm (FCC) 18.5dBm (CE); 18.5 dBm (SRRC); 18.5dBm (MIC)
5.725-5.850 GHz: 28.5 dBm (FCC); 12.5dBm (CE); 20.5 dBm (SRRC)
Externí baterie
Název: WB37 Intelligent Battery, Kapacita: 4920 mAh, Napětí: 7.6V, Typ: LiPo, Energie: 37.39Wh
Doba nabíjení (při použití inteligentní nabíjecí stanice BS60): 70 minut (při teplotách 15 °C až 45 °C); 130 minut (při teplotách 0 °C až 15 °C)
Vestavěná baterie
Typ: 18650 lithium ion battery (5000 mAh @ 7.2 V)
Nabíjení: Použijte USB nabíječ s parametry 12V / 2A
Výkon: 17 W
Doba nabíjení: 2 hodiny a 15 minut (při použití USB nabíječe 12V / 2A)
Doba provozu
Vestavěná baterie: cca 2.5 h
Vestavěná + externí baterie: cca 4.5 h
USB konektor: 5 V / 1.5 A
Rozsah provozních teplot: -20 °C až 40 °C (-4 °F až 104 °F)
Vision System
Rozsah detekce překážek: Dopředu, dozadu a do stran: 0.7-40m, Nahoru a dolů: 0.6-30m
FOV: Dopředu/dozadu/dolů: 65° (H), 50° (V), Vlevo/vpravo/nahoru: 75°(H), 60°(V)
Provozní prostředí: Povrchy se zřetelnými vzory a odpovídajícím osvětlením (> 15 lux)
Infračervený ToF systém
Rozsah detekce překážek: 0.1-8m
FOV: 30° (±15°)
Provozní prostředí: Velké rozlišitelné a reflexní překážky (odrazivost >10%)
Horní a spodní pomocné osvětlení
Efektivní dosvit: 5 m
FPV kamera
Rozlišení: 960p
FOV: 145°
Snímková frekvence: 30 fps
Intelligent Flight Battery
Název: TB60 Kapacita: 5935 mAh Napětí: 52.8 V Typ, počet článků: LiPo 12S Energie: 274 Wh Hmotnost baterie: Approx. 1.35 kg
Provozní rozsah teplot: -4 °F až 122 °F (-20 °C až 50 °C)
Optimální skladovací teplota: 71.6 °F až 86 °F (22 °C až 30 °C)
Teplota při nabíjení: -4 °F až 10 4°F (-20 °C až 40 °C)
(Pokud teplota klesne pod 5 °C, automaticky se zapne funkce zahřívání baterie. Nabíjení při nízkých teplotách může zkrátit životnost baterie)
Doba nabíjení
Při použití inteligentní nabíjecí stanice BS60:
Napájení 220 V: 60 minut (plné nabití dvou baterií TB60), 30 minut (nabití dvou baterií TB60 z 20% do 90%)

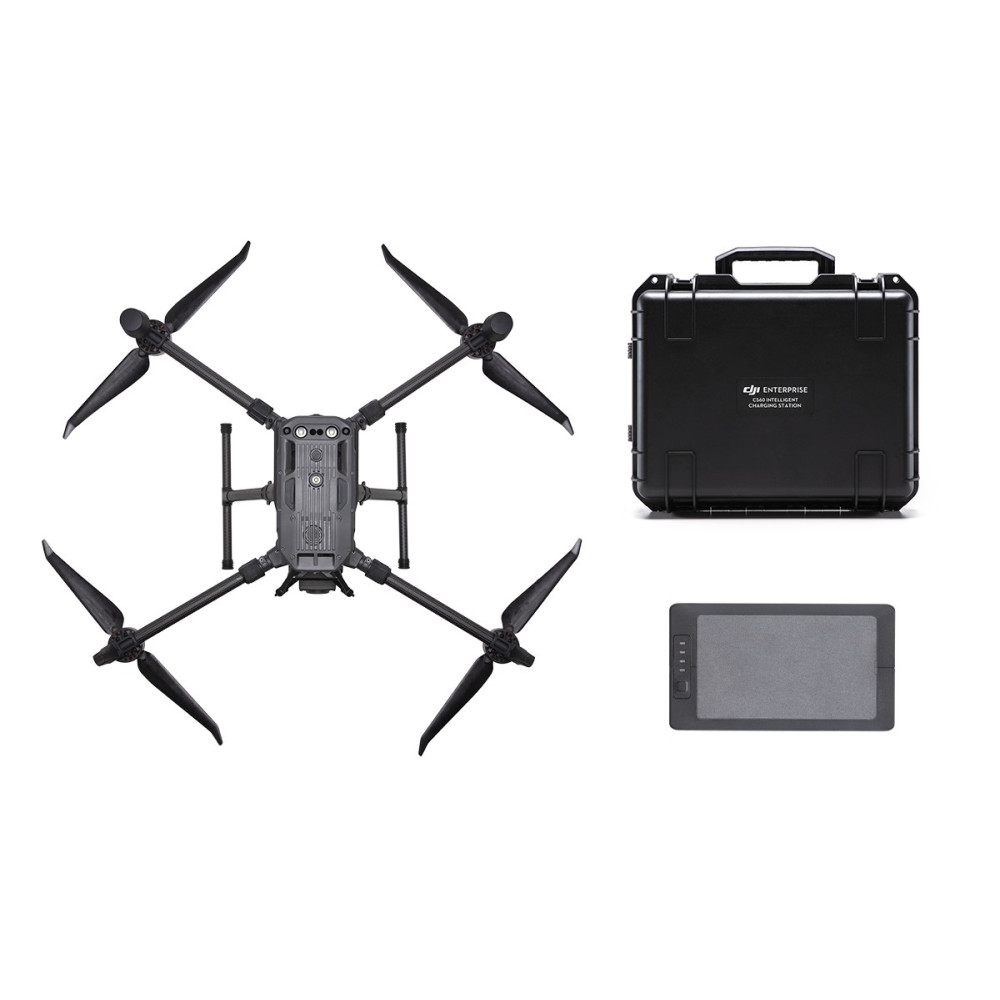

Inteligentní nabíjecí stanice BS60
Rozměry: 501*403*252 mm
Hmotnost: 8.37 kg
Nabíjecí kapacita: IFB baterie TB60: 8 ks, IFB baterie WB37: 4 ks
Napájení: 100-120 VAC, 50-60 Hz / 220-240 VAC, 50-60 Hz
Maximální výkon: 1070 W
Maximální nabíjecí výkon: 100-120 V: 750 W 220-240 V: 992 W
Rozsah provozních teplot: -4 °F až 104 °F (-20 °C až 40 °C)
