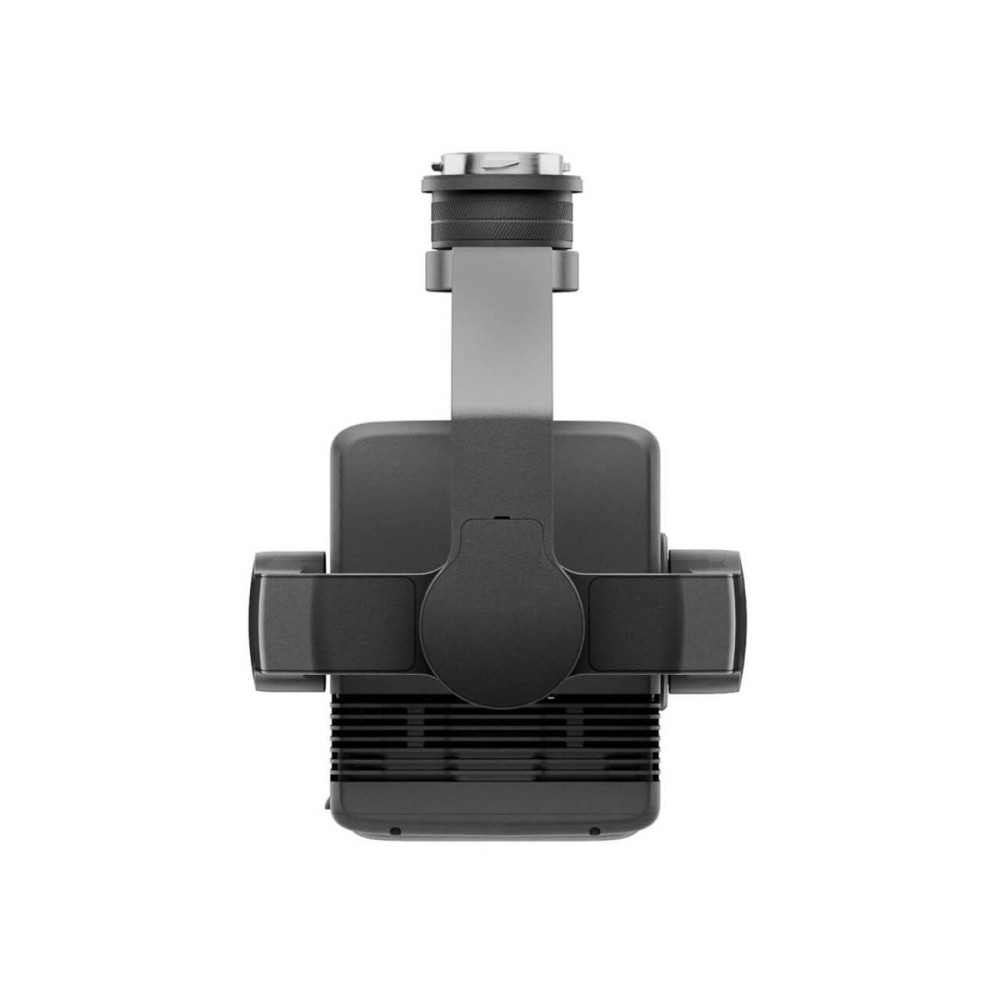

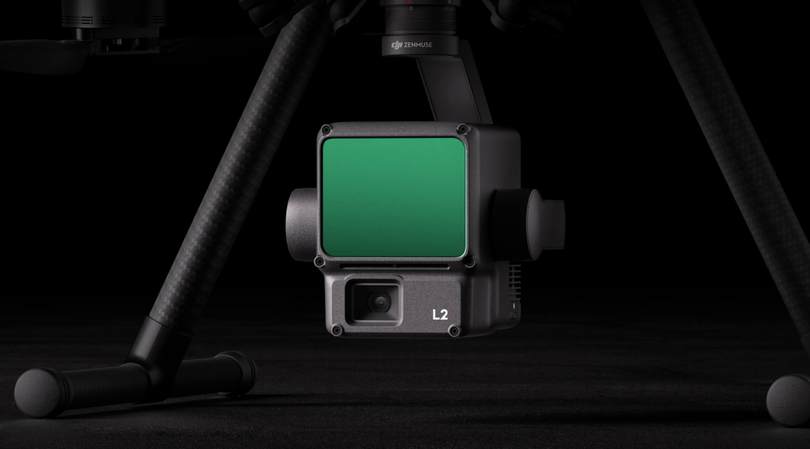

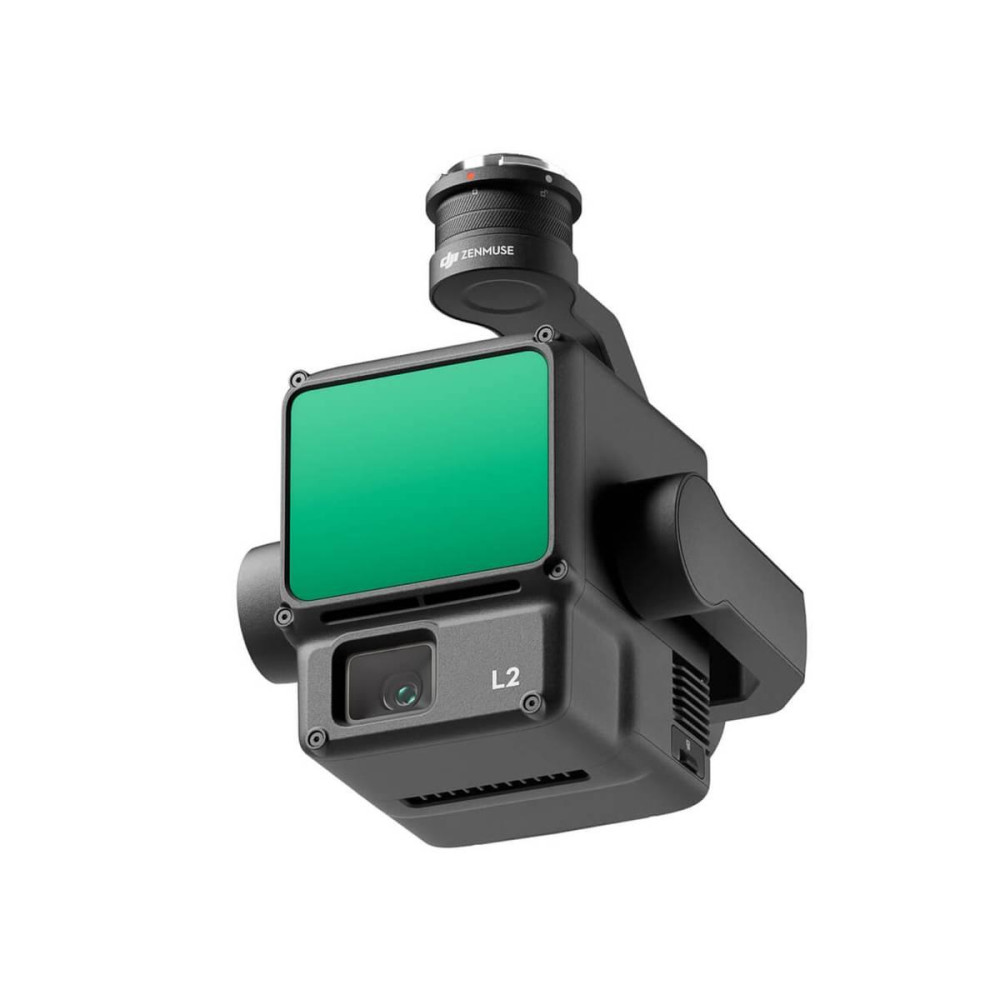

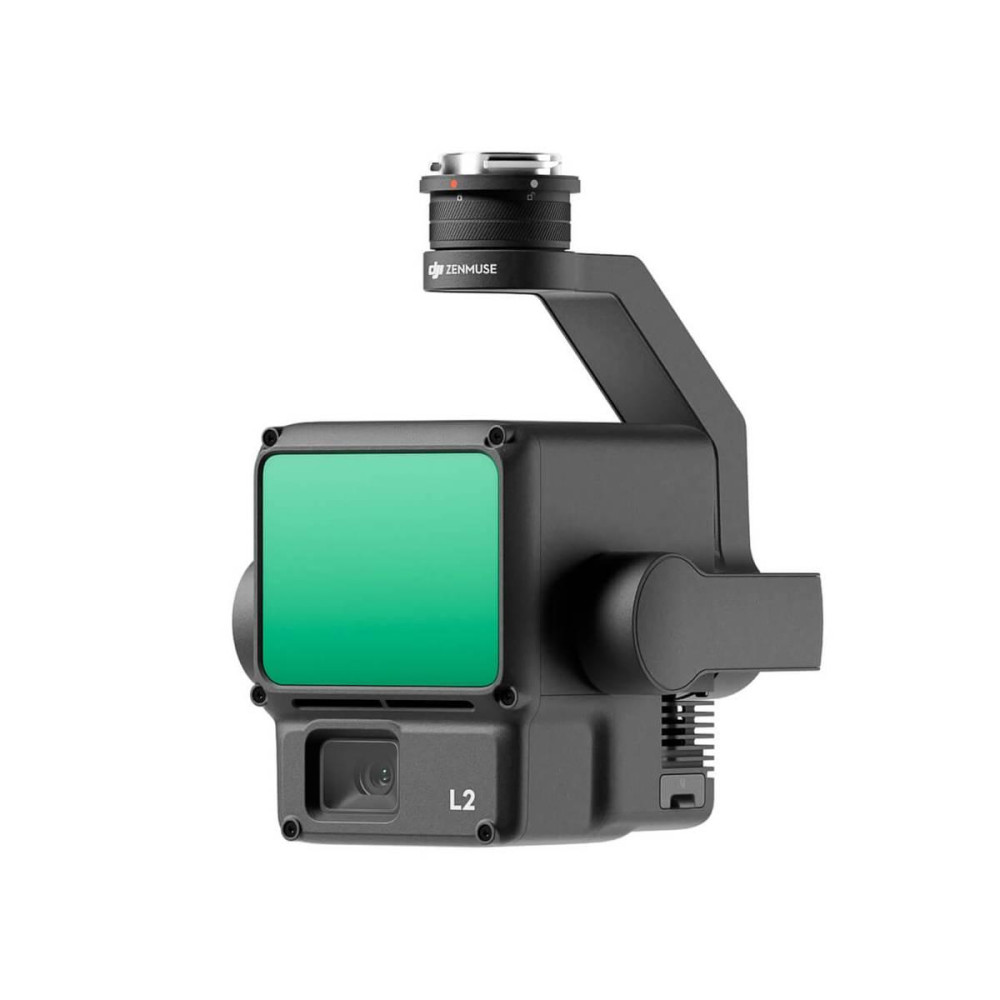

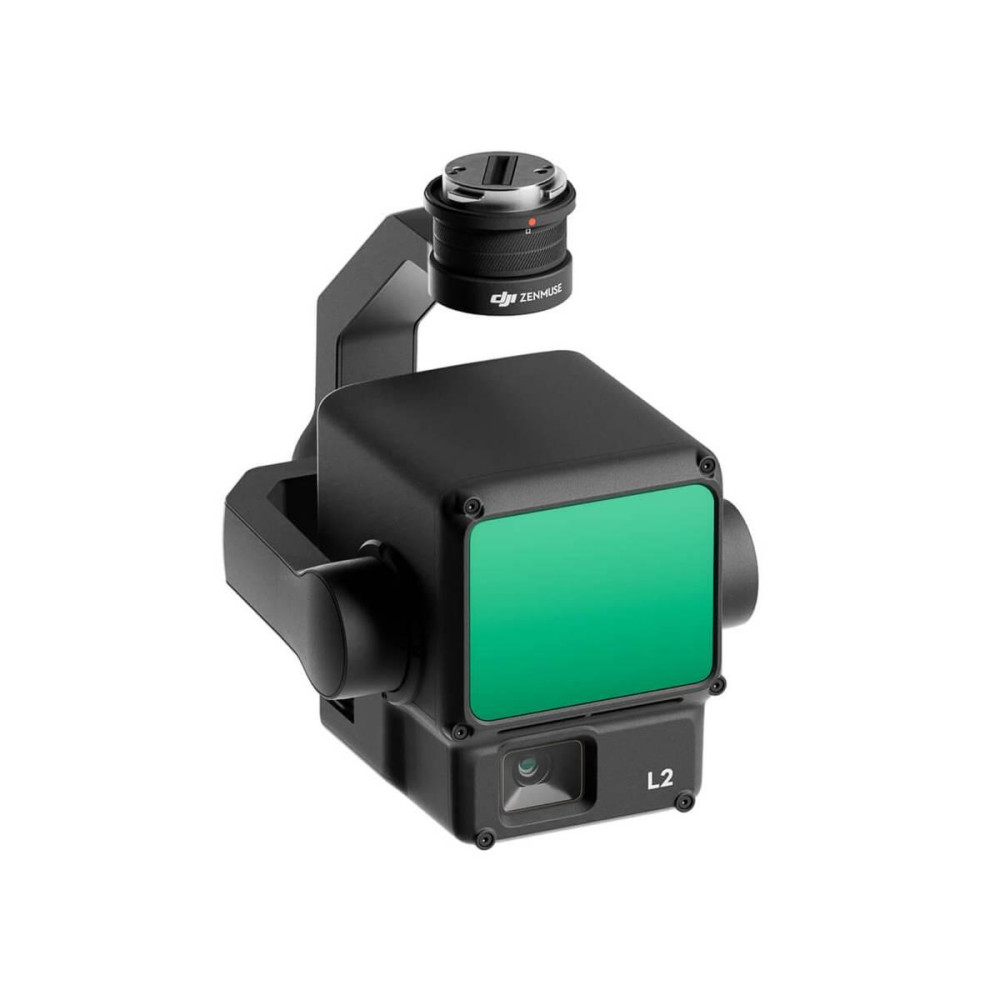

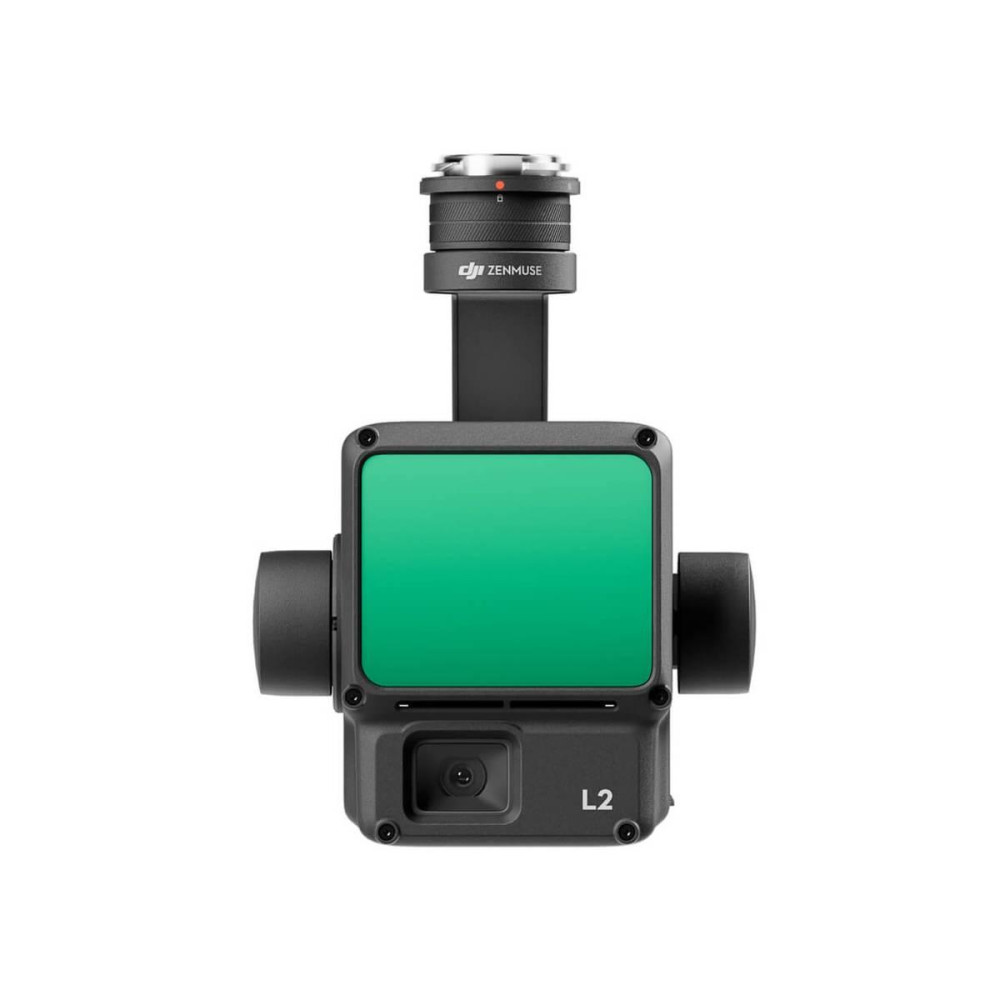

Zenmuse L2 integruje rámový LiDAR, samostatně vyvinutý vysoce přesný systém IMU a mapovací kameru 4/3 CMOS RGB, která poskytuje letovým platformám DJI přesnější, efektivnější a spolehlivější sběr geoprostorových dat. Při použití s DJI Terra poskytuje řešení na klíč pro sběr 3D dat a vysoce přesné následné zpracování.

Integrované řešení LiDAR

Díky výkonnému hardwaru může L2 umožnit přesné skenování složitých objektů v rozšířeném rozsahu a rychlejší snímání mračna bodů. Během provozu mohou uživatelé prohlížet, přehrávat a zpracovávat modely mračen bodů na místě pomocí zpráv o kvalitě úkolů generovaných společností DJI Terra, které nabízejí jednoduché řešení na jednom místě pro zlepšení celkové efektivity. To umožňuje uživatelům dosáhnout vysoce přesných výsledků mračna bodů s následným zpracováním na jednom místě.

Vysoká přesnost

Kombinací GNSS a vysoce přesné IMU vyvinuté tímto řešením dosahuje vertikální přesnost 4 cm a horizontální přesnosti 5 cm.

Výjimečná efektivita

Je připraven k práci ihned po zapnutí a dokáže shromažďovat geoprostorová i RGB data z oblasti o rozloze 2,5 km2 v jediném letu.

Intuitivní obsluha

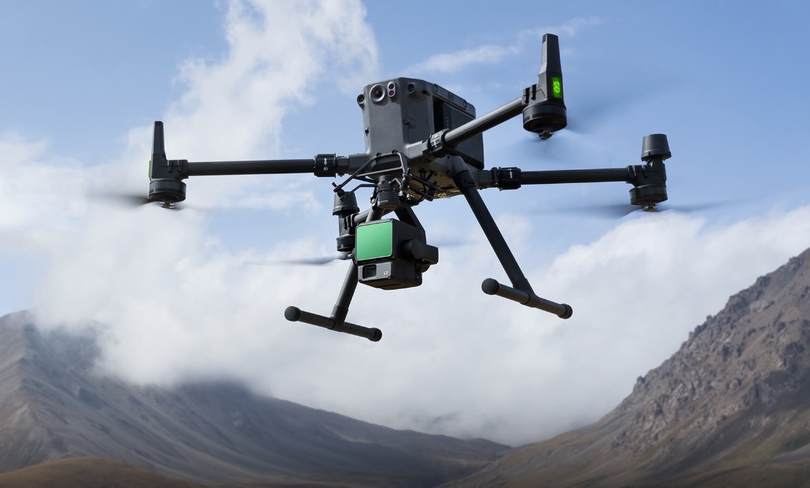

Ve spojení s Matrice 350 RTK a DJI Terra nabízí L2 řešení na klíč, které se snadno používá a snižuje provozní práh.

Rámový LiDAR

Zvýšení rozsahu detekce o 30 %

L2 dokáže detekovat ze vzdálenosti 250 metrů při 10% odrazivosti a 100 klx, a až 450 metrů při 50% odrazivosti a 0 klx. Typická operační výška nyní dosahuje až 120 metrů, což výrazně zvyšuje provozní bezpečnost a efektivitu.

Menší laserové body, hustší mračna bodů

Se zmenšenou velikostí bodu 4×12 cm @100m, což je pouhá pětina velikosti L1, L2 nejen detekuje menší objekty s více detaily, ale může také proniknout hustší vegetací a generovat přesnější digitální modely terénu (DEM).

Podporuje 5 návratů

V oblastech s hustou vegetací může L2 zachytit více půdních bodů pod zelení.

Efektivní rychlost mračna bodů: 240 000 bodů/s

V režimu jednoduchého i vícenásobného návratu může L2 dosáhnout maximální rychlosti vyzařování mračna bodů 240 000 bodů za sekundu, což umožňuje získat více dat mračna bodů v daném časovém rámci.

Dva režimy skenování

L2 podporuje dva režimy skenování, které uživatelům nabízejí flexibilitu na základě jejich požadavků na úkoly. V režimu opakovaného skenování může LiDAR L2 dosáhnout rovnoměrnějších a přesnějších mračen bodů a zároveň splnit požadavky na vysoce přesné mapování. V neopakujícím se režimu skenování nabízí hlubší průnik pro více strukturálních informací, takže je vhodný pro inspekci elektrického vedení, lesnický průzkum a další scénáře.

Rámový design

Výsledkem rámového designu je efektivní přenosová rychlost mračna bodů až 100 %. Spolu s tříosým kardanem přináší více možností do geodetických scénářů.

Vysoce přesný systém IMU

Vylepšená přesnost

Vysoce přesný samostatně vyvinutý systém IMU v kombinaci s polohovacím systémem RTK dronu pro fúzi dat během následného zpracování poskytuje L2 přístup k vysoce přesným informacím o absolutní poloze, rychlosti a poloze. Vylepšená přizpůsobivost systému IMU navíc zlepšuje provozní spolehlivost a přesnost L2.

Přesnost natočení

Reálný čas: 0,2°, následné zpracování: 0,05°

Přesnost stoupání/náklonu

V reálném čase 0,05°, následné zpracování 0,025°

Žádné zahřívání IMU

Výkon systému IMU byl výrazně zvýšen a je připraven k použití v okamžiku zapnutí. A doprovodný dron je připraven zahájit úkoly okamžitě, jakmile je RTK ve stavu FIX, což poskytuje optimalizovaný zážitek v terénu.

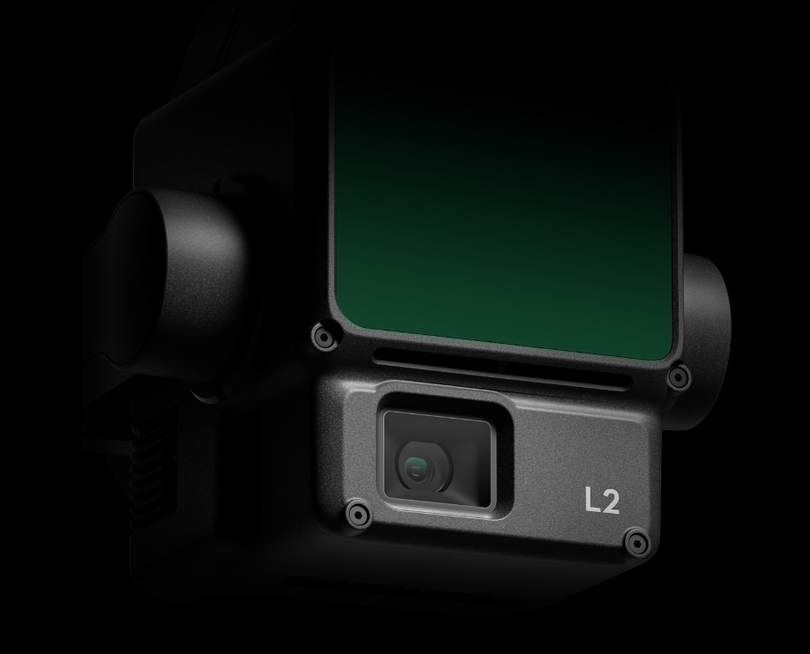

RGB mapovací kamera

4/3 CMOS, mechanická závěrka

Velikost pixelů byla zvětšena na 3,3 μm a efektivní pixely nyní dosahují 20 MP, což vede k výraznému zlepšení celkového zobrazení a bohatším detailům mračna bodů ve skutečných barvách. Minimální interval fotografování byl snížen na 0,7 sekundy. Mapovací kamera má počet závěrek až 200 000krát, což dále snižuje provozní náklady. Pokud není potřeba sbírat mračna bodů, může kamera RGB stále pořizovat fotografie a videa nebo shromažďovat snímky pro mapování viditelného světla.

Vylepšený provozní zážitek

Rozmanitý let, typy tras

Podporuje typy trasových bodů, ploch a lineárních tras pro zpracování geodetických úloh v různých prostředích.

Mračno bodů, živé zobrazení

Během provozu DJI Pilot 2 podporuje tři režimy zobrazení - RGB, mračno bodů a zobrazení mračna bodů/RGB vedle sebe, které intuitivně prezentují provozní výsledky. Aktivace RNG (Laser Rangefinder) umožňuje přístup k informacím o vzdálenosti mezi modulem LiDAR a objektem ve středu FOV, což zvyšuje bezpečnost letu. Podporuje také čtyři režimy barvení mračna bodů v reálném čase – Odrazivost, Výška, Vzdálenost a RGB.

Model mračna bodů, přehrávání a slučování

Po operaci lze 3D model mračna bodů zobrazit přímo v albu. Lze také sloučit 3D modely mračna bodů více letů, což umožňuje rozhodování na místě o provozní kvalitě.

Automaticky generovaná úloha, zpráva o kvalitě

Po shromáždění dat mračna bodů aplikace DJI Pilot 2 automaticky vygeneruje zprávu o kvalitě úkolu, aby operátoři mohli kontrolovat provozní výsledky v reálném čase a na místě, díky čemuž bude práce v terénu citlivější a bezstarostnější.

Řešení PPK

Ve složitých provozních prostředích mohou uživatelé nastavit základnové stanice RTK před operací, aby se preventivně vyhnuli ztrátě dat RTK v důsledku rušení, odpojení přenosu videa nebo jiných problémů. Po operaci importujte původní soubory do DJI Terra a použijte proces PPK (kinematika následného zpracování) k opětovnému sestavení vysoce přesných modelů.

Zpracování jedním kliknutím na DJI Terra

Dosáhněte efektivního a spolehlivého následného zpracování na jednom místě při importu dat mračna bodů do DJI Terra. Vygenerujte 3D model mračna bodů ve standardním formátu pouhým kliknutím po výpočtu trajektorie mračna bodů a optimalizaci přesnosti. Při klasifikaci bodu uzemnění lze pomocí typu bodu uzemnění vytvořit výstup DEM. Kvalitu mračna bodů lze analyzovat pomocí funkce Kontrola a kontrola přesnosti.

Scénáře aplikací

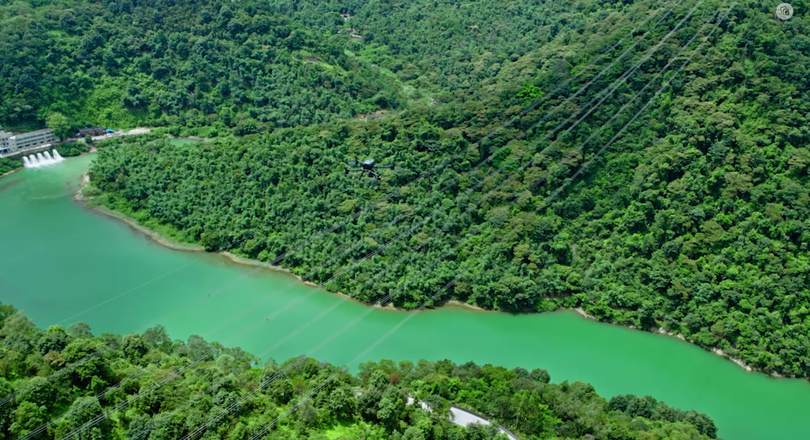

V koordinaci s letovými platformami DJI Enterprise a DJI Terra lze Zenmuse L2 použít pro zeměměřictví a mapování, elektřinu, lesnictví a správu infrastruktury, stejně jako pro další scénáře.

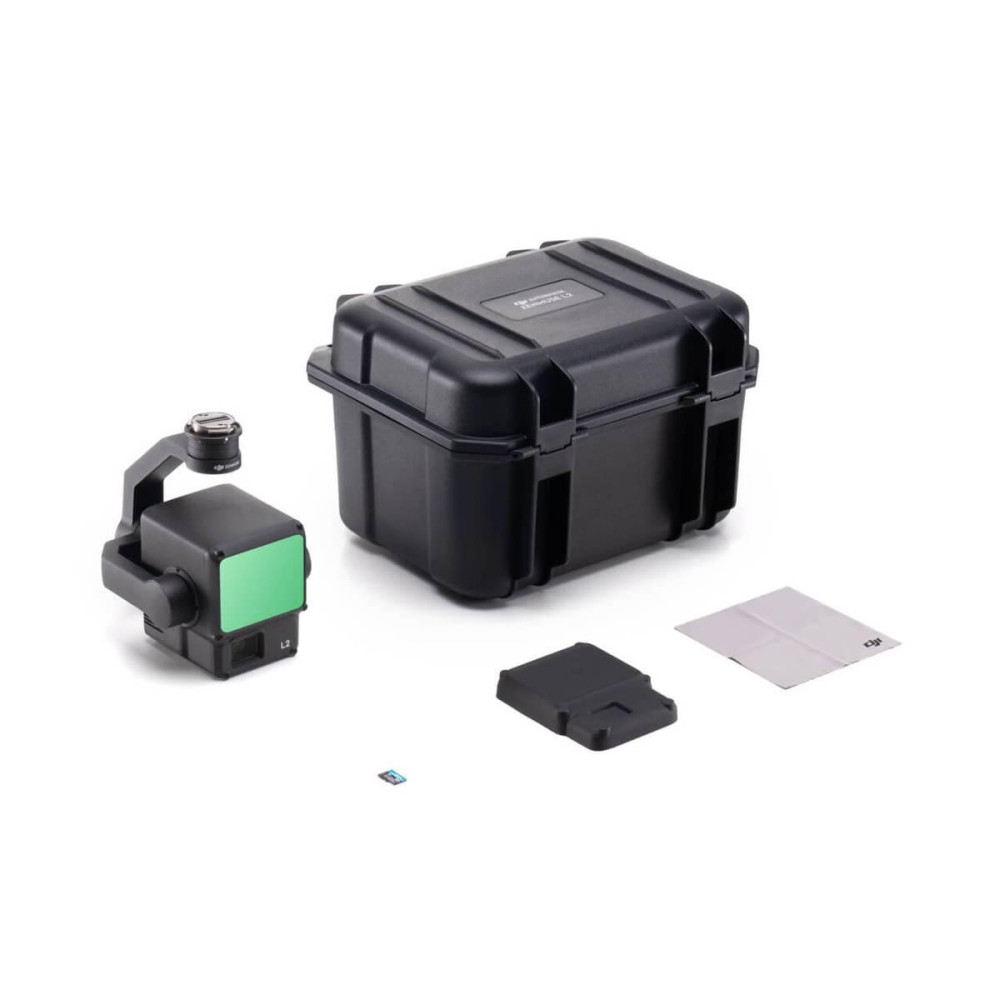

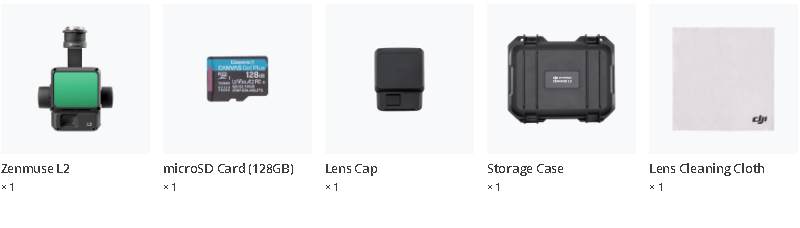

Obsah balení
